泄露的Crescent Island PCB透露了英特尔下一代AI推理GPU的哪些信息？

近期流出的PCB照片，让外界第一次较清晰地看到英特尔下一代AI数据中心GPU——Crescent Island 的硬件设计方向。虽然英特尔此前已经确认该产品基于 Xe3P 架构并配备大容量 LPDDR5X 内存，但这次曝光的电路板细节为其定位和设计思路提供了更多线索。

整体来看，这款GPU明显不是面向游戏或大型训练集群，而是定位为高容量、能效优先的企业级AI推理加速器。

Xe3P架构：为推理而生

英特尔官方资料显示，Crescent Island 采用 Xe3P 微架构，重点优化性能功耗比（performance‑per‑watt），并支持多种AI数据类型，以适配不同推理场景。

与训练型GPU相比，它更偏向实际部署阶段的工作负载，例如：

• 在线模型推理
• Token生成服务（“tokens‑as‑a‑service”）
• 企业AI应用服务

多家报道也指出，该产品将主要部署在风冷数据中心服务器中，而不是高功耗液冷训练系统。

PCB泄露：20颗LPDDR5X组成160GB显存

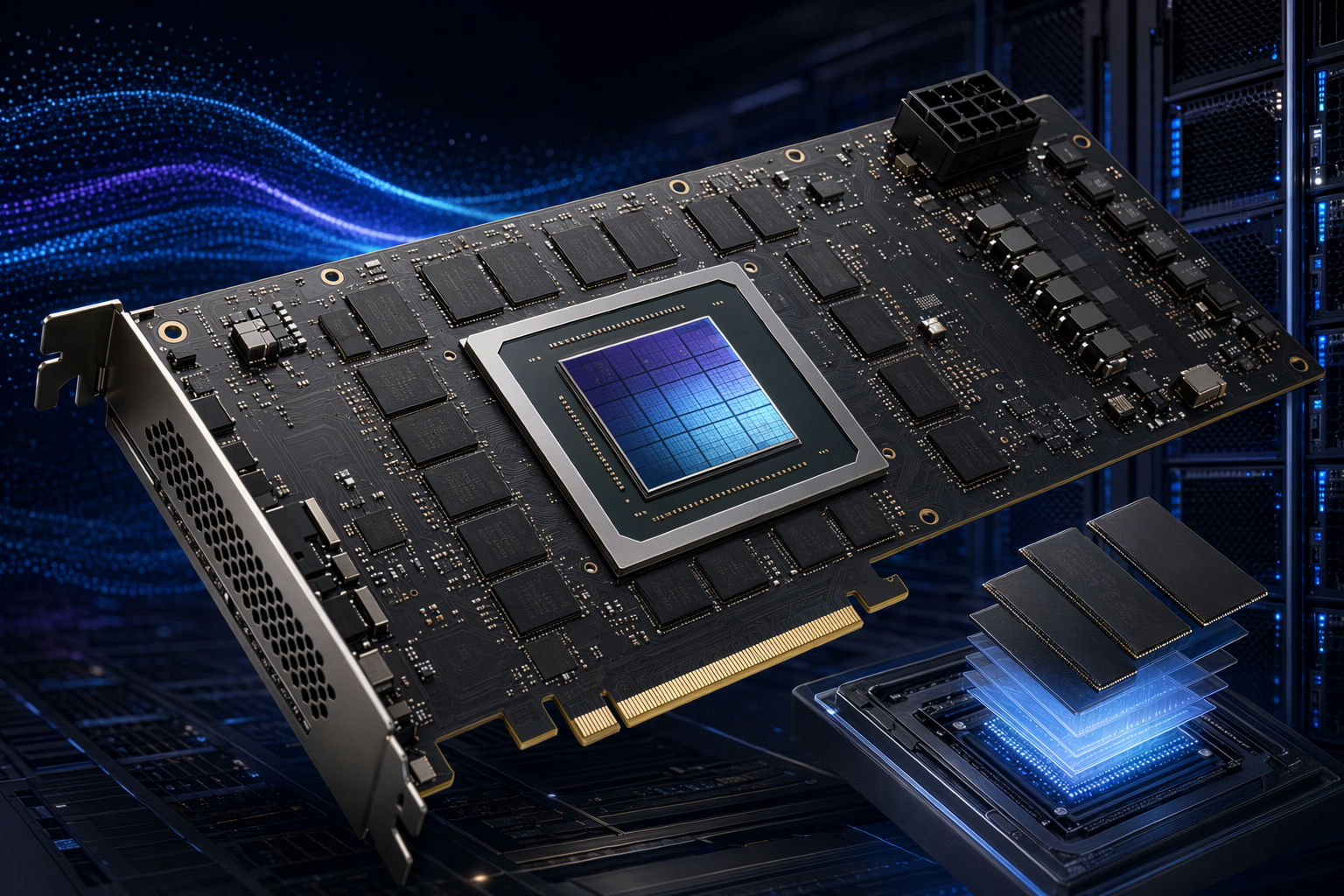

泄露的PCB最显眼的特征是其内存布局。

分析图片后发现，电路板上共有 20个LPDDR5X内存焊盘。如果每颗芯片容量为8GB，总容量正好达到 160GB。

据报道，这些内存位置分布为：

• PCB正面：12颗
• PCB背面：8颗

所有内存围绕中央一块大型GPU核心封装区域排列。

对于使用LPDDR的加速卡来说，160GB的容量相当罕见，也说明英特尔希望通过更大的显存池来容纳更大的模型或更多并发推理任务。

可能达到640位的内存接口

内存布局也引发了关于带宽结构的推测。

如果这20颗LPDDR5X全部连接到同一GPU核心，理论上可能形成 640位内存总线。这在GPU中属于极宽的接口设计。

另一种理论方案是：

• 两个GPU
• 每个GPU连接10颗LPDDR5X
• 每个GPU使用320位接口

不过泄露的PCB显示中央只有一个大型GPU封装区域，因此单芯片方案被认为更有可能，但英特尔尚未确认具体总线规格。

服务器级PCB设计：16针供电与多相供电系统

从PCB布局还能看到典型的数据中心加速卡设计特征。

其中包括：

• 12V‑2x6 16针供电接口，位于PCB尾部
• 多相VRM供电模块
• PCIe Gen5接口用于服务器平台
• 一个可能用于调试或验证的 USB‑C接口

这些特征都表明它是一块数据中心计算卡，而不是消费级显卡。

为什么不用HBM？英特尔的不同策略

当前多数AI训练GPU（如NVIDIA和AMD产品）都依赖 HBM高带宽内存。

Crescent Island却选择 LPDDR5X，这在数据中心GPU中比较少见。背后的原因主要可能包括：

• 避开HBM供应紧张
• 降低整体系统成本
• 提升能效
• 提供更大的总内存容量

一些分析认为，这使它成为企业AI服务器中更具性价比的推理加速器，而不是追求极致带宽的训练型GPU。

面向企业AI推理，而不是训练或游戏

英特尔官方描述显示，这款GPU特别适合处理大量推理请求，例如AI服务平台需要持续生成token或响应用户查询。

因此它与两类产品形成明显区分：

• 用于训练大模型的HBM高端GPU
• 面向消费者市场的游戏显卡

Crescent Island更像是处于两者之间：高显存容量、功耗更低、适合大规模推理部署的服务器GPU。

时间表：2026年送样

根据英特尔披露的信息，Crescent Island预计将在2026年下半年开始向客户送样。

通常从送样到规模部署需要多个季度，因此行业普遍预计真正的大规模上市时间可能会落在 2027年前后，但官方尚未公布正式发布时间。

从PCB泄露能确定什么？

尽管PCB照片不能确认所有规格，但它强化了英特尔此前公布的整体方向。综合现有信息，这款GPU很可能具备以下特征：

• Xe3P架构，强调推理能效
• 160GB LPDDR5X内存（20颗封装）
• 可能的超宽内存接口设计
• 12V‑2x6 16针供电的服务器级PCB
• 面向风冷企业AI推理服务器

如果最终产品保持这一设计思路，Crescent Island将代表英特尔在AI芯片市场的一种不同打法：不直接与HBM训练GPU拼带宽，而是以更低成本、更高能效和更大内存容量争夺推理市场。
