先分清：焊缝基本符号 vs. 完整焊接符号

在英文资料里常见两个概念：weld symbol 和 welding symbol。中文读图时可以这样理解：

• 焊缝基本符号：放在参考线上的小图形，例如角焊缝的三角形、V 形坡口焊符号等。

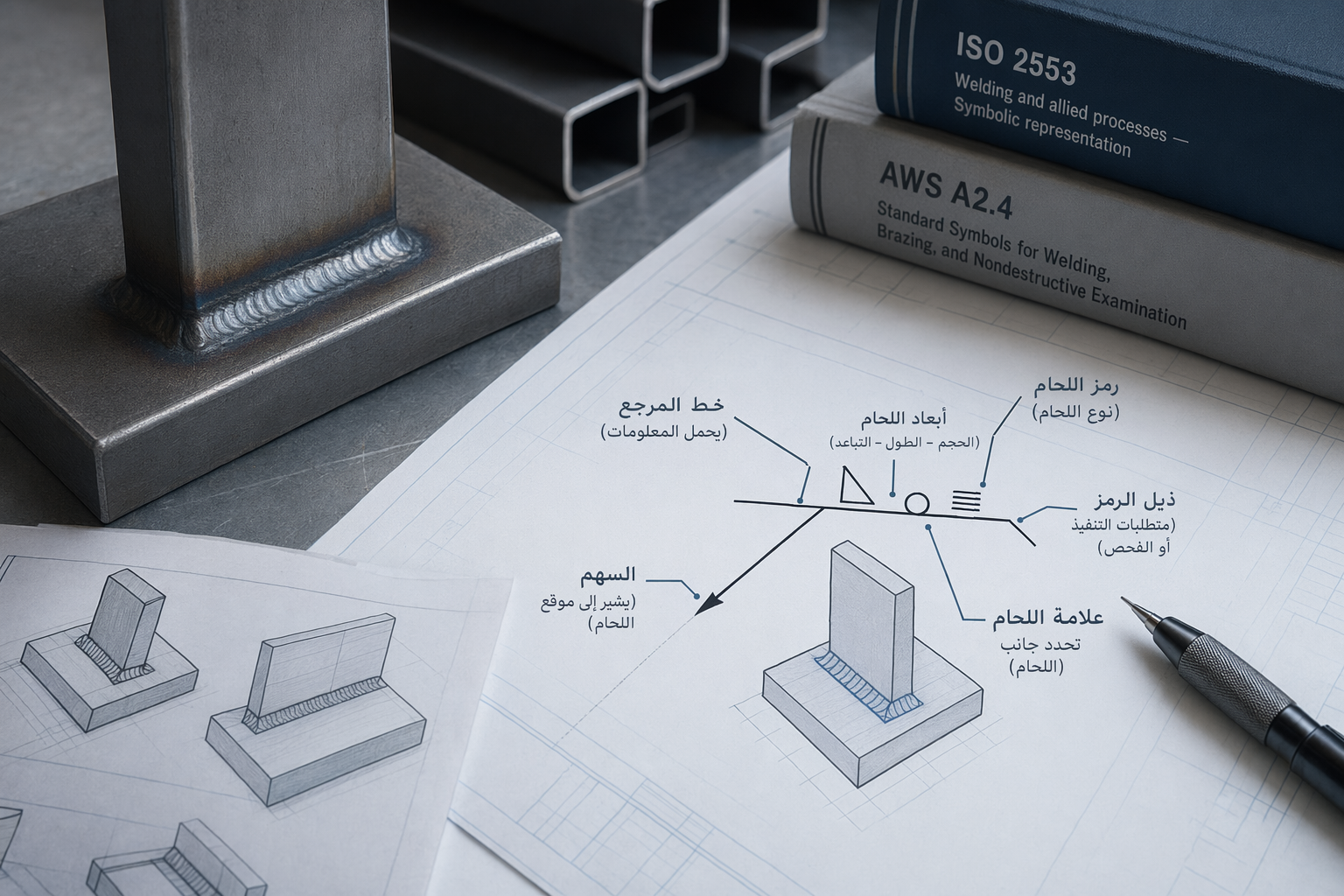

• 完整焊接符号：由参考线、箭头、可选尾部、焊缝基本符号、尺寸和补充符号等共同组成的一整套标注 。

这一区分很实用：你认得三角形只说明知道“可能是角焊缝”，但它在参考线上方还是下方、旁边写了什么数字、尾部有没有工艺或标准说明，都会改变最终做法 。

焊接符号由哪些部分组成？

箭头侧和另一侧：先看符号在参考线哪边

在使用 AWS/A2.4 表达方式的图纸中，焊缝基本符号相对于参考线的位置通常决定焊在哪一侧 ：

• 符号在参考线下方：焊在箭头侧。
• 符号在参考线上方：焊在接头的另一侧。
• 上下两侧都有符号：通常表示两侧都需要焊 。

这条规则很常用，但不能替代标准本身。TWI 的技术说明指出，不同焊接符号标准的显示方式并不完全一样，ISO 2553 和 BS EN 22553 就有需要特别注意的表达特点 。因此，拿到图纸后应先找标题栏、总说明或项目规范中的适用标准。

符号旁的数字怎么读？

一个常见误区是：看到焊接符号旁边有数字，就默认那是“焊缝尺寸”。实际上，数字的含义要看它相对符号的位置，也要看是哪一种焊缝符号。

这些数字可能表示：

• 焊缝尺寸；
• 焊缝长度；
• 焊缝之间的中心距；
• 坡口角度；
• 根部间隙；
• 填充深度；
• 点焊、缝焊、螺柱焊、塞焊、槽焊或凸焊的数量 。

对于对接焊缝，TWI 说明：如果字母 S 和一个数字出现在符号左侧，通常表示熔深；如果使用焊接符号的图纸没有给出对接焊缝的特殊尺寸要求，通常可理解为要求全熔透对接焊缝 。

工程图上常见的几类焊接符号

1. 角焊缝

角焊缝符号通常画成一个直角三角形，放在参考线上。National Board 的说明指出，角焊缝符号的竖直边始终在左侧 。确定符号位于参考线上方还是下方后，再读旁边的尺寸、长度或间距信息 。

2. 坡口焊

坡口焊符号常用于对接接头。有些接头需要在焊前加工坡口，有些则不需要。如果只从接头一侧施焊，称为单面坡口焊；如果两侧都施焊，则称为双面坡口焊 。在某些坡口焊符号中，箭头上的折断标记可以指示哪一侧需要进行坡口准备 。

3. 塞焊和槽焊

当图纸要求通过孔或长槽把构件连接起来时，可能会出现塞焊或槽焊符号。与这些符号配套的尺寸，可能表示焊缝数量、沉孔角、填充深度或中心距等，具体要结合标注位置判断 。

4. 点焊、缝焊、螺柱焊和凸焊

焊接符号表并不只包含角焊缝和坡口焊。基本符号还包括点焊、缝焊、螺柱焊和凸焊等，它们会出现在采用相应工艺或接头形式的图纸中 。

5. 背面焊、衬焊和更复杂的符号

在更详细的制造图中，还可能出现背面焊、衬焊或边缘焊等符号。尾部也可能写入额外的执行信息，例如某些应用中要求的分类号、规范或工艺说明，因此不能把尾部当作可有可无的备注 。

6. 无损检测符号

有些图纸会同时给出无损检测要求。AWS A2.4 不只涉及焊接符号，也涵盖钎焊和无损检测符号；因此，当图纸上出现无损检测符号时，应把它作为施工和验收条件的一部分来读，而不是附加说明 。

建议的读图顺序

1. 先确认标准。 在图纸总说明、标题栏或项目文件中查找使用的是 AWS、ISO、BS EN 还是其他体系，因为标准差异会影响符号解释 。
2. 沿箭头找到接头。 箭头指向该焊接符号适用的构件或接头位置 。
3. 判断焊接侧。 在 AWS 常见表达中，符号在参考线下方表示箭头侧，上方表示另一侧，上下都有则通常表示两侧都焊 。
4. 识别焊缝类型。 判断它是角焊缝、坡口焊、塞焊、槽焊、点焊、缝焊、螺柱焊，还是其他类型 。
5. 按符号类型解释尺寸。 不要孤立地读数字；数字可能表示尺寸、长度、间距、角度、根部间隙或熔深等 。
6. 查看尾部。 如果有尾部，里面可能写有焊接工艺、规范、分类号或其他必须遵守的参考信息 。
7. 检查补充符号。 现场焊、全周焊、表面形状、精整方法和无损检测符号，都可能增加关键执行要求 。

三个快速读图例子

例 1：角焊缝符号在参考线下方。
如果图纸采用 AWS 常见表达方式，这表示角焊缝位于箭头侧。随后再看符号旁是否给出焊缝尺寸、长度或间距 。

例 2：V 形坡口焊符号在参考线上方。
在 AWS 表达中，符号在参考线上方表示焊在接头的另一侧，而不是箭头所指这一侧 。

例 3：对接焊缝符号左侧出现 S 和数字。
按照 TWI 的说明，字母 S 加数字位于对接焊缝符号左侧时，表示熔深 。

常见错误，尽量避开

• 不看标准，直接套通用符号表。 AWS、ISO、BS EN 的表达方式可能不同，必须回到图纸指定标准或项目规范 。
• 把所有数字都当作焊缝尺寸。 数字还可能代表长度、间距、坡口角度、根部间隙、填充深度或熔深 。
• 忽略符号在参考线上方还是下方。 在 AWS 常见表达中，这个位置关系直接影响焊接侧 。
• 跳过尾部信息。 尾部可能包含规范、工艺、分类号或其他执行依据 。
• 漏看无损检测符号。 一旦图纸给出无损检测要求，它就是施工和验收要求的一部分 。

结论

读焊接符号，最稳妥的方法是形成固定顺序：标准 → 箭头 → 焊接侧 → 焊缝类型 → 尺寸 → 尾部 → 补充符号。参考线上方/下方的规则对 AWS 图纸很有帮助，但它不是唯一依据；当图纸、项目规范或标准之间出现疑问时，应以图纸指定标准和项目文件为最终解释依据 。
