테이프아웃은 반도체 설계를 제조 단계로 넘기는 중요한 관문입니다. 이 시점 전에 큰 오류를 잡지 못하면 일정과 비용 부담이 커질 수 있습니다. 지멘스가 Arm을 돕는 지점도 바로 여기에 있습니다. 실제 실리콘이 나오기 전에 Arm AGI CPU의 하드웨어 동작과 소프트웨어 준비 상태를 최대한 현실에 가깝게 검증하도록 하는 것입니다.
한 줄로 보면
지멘스는 Arm AGI CPU의 테이프아웃 전 검증을 위해 Veloce Strato CS 하드웨어 보조 에뮬레이션 플랫폼과 Veloce proFPGA CS 프로토타이핑 플랫폼을 제공하고 있습니다. 이를 통해 Arm은 서브시스템 단위부터 전체 시스템 수준까지 CPU를 검증하고, 성능·전력·지연시간·소프트웨어 준비도 관련 위험을 실리콘 제작 전에 낮추려는 것입니다 [5].
Arm AGI CPU가 겨냥하는 영역

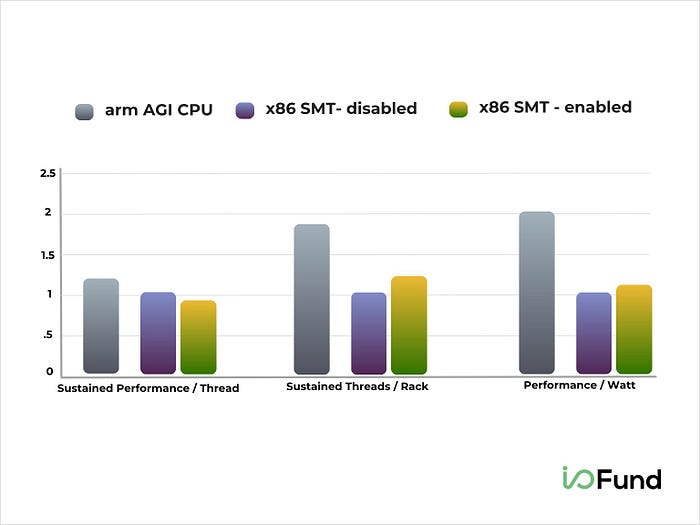

Arm AGI CPU는 Arm Neoverse Compute Subsystem(CSS) V3 플랫폼 기반으로, 에이전틱 AI와 클라우드 데이터센터 배치를 위한 고성능·고효율 컴퓨팅을 목표로 설계된 CPU입니다 [5]. Arm은 이 제품을 자사가 설계한 첫 데이터센터 CPU로 소개했습니다 [
1].
이런 데이터센터용 CPU는 단일 코어 성능만 보면 되는 제품이 아닙니다. 여러 다이, 고속 인터커넥트, 메모리·스토리지·가속기 연결, 운영체제와 드라이버까지 함께 맞물려야 합니다. 그래서 테이프아웃 전 검증은 단순한 기능 확인을 넘어 “실제 시스템처럼 돌려보는” 작업에 가까워집니다.
Veloce Strato CS: 전체 시스템을 칩이 나오기 전에 돌려본다
지멘스에 따르면 Arm은 Veloce Strato CS를 사용해 Arm AGI CPU를 서브시스템부터 전체 시스템 수준까지 검증했습니다. 목적은 테이프아웃 전에 하이퍼스케일 배치에 필요한 성능, 지연시간, 전력 요구사항을 점검하는 것이었습니다 [5].
Arm은 또 지멘스의 하드웨어 보조 검증, 에뮬레이션, 프로토타이핑 워크플로를 활용해 AGI CPU에 쓰이는 Neoverse V-시리즈 Compute Subsystem의 핵심 성능 지표를 검증했습니다 [5].
검증 규모도 작지 않았습니다. Arm의 카리마 드리디는 지멘스가 “여러 대의 Veloce Strato CS 타워를 활용해 Arm AGI CPU의 전체 시스템 검증을 대규모로 수행”할 수 있게 했다고 설명했습니다 [5].
왜 이렇게 큰 검증 환경이 필요한가
지멘스는 Arm AGI CPU 설계가 복잡한 멀티다이 CSS 아키텍처, Neoverse V-시리즈 코어, 고속 인터커넥트, PCIe Gen6, NVMe, CXL 같은 요소를 포함한다고 설명합니다. 이 때문에 기존 전자설계자동화(EDA) 도구만으로는 충분한 규모와 충실도로 검증하기 어렵다는 것이 지멘스의 주장입니다 [5].
즉, 지멘스의 역할은 CPU 성능을 대신 높이는 것이 아니라, Arm이 설계한 CPU가 목표한 조건에서 제대로 작동하는지 더 이른 시점에 확인할 수 있는 검증 무대를 제공하는 데 있습니다.
Veloce proFPGA CS: 소프트웨어 준비도까지 앞당긴다
하드웨어 검증만으로는 충분하지 않습니다. 데이터센터 CPU는 운영체제, 펌웨어, 드라이버, 시스템 소프트웨어가 함께 준비돼야 합니다. 지멘스의 Veloce proFPGA CS는 FPGA 기반 프로토타입을 통해 실제에 가까운 속도로 실행할 수 있게 해, 실리콘이 나오기 몇 달 전부터 검증, 드라이버 개발, 시스템 초기 구동을 시작할 수 있도록 돕습니다 [5].
이는 테이프아웃 전 검증의 범위를 “칩 설계가 맞는가”에서 “이 칩을 실제 시스템으로 투입할 준비가 됐는가”로 넓히는 부분입니다.
결론
지멘스는 Arm AGI CPU의 테이프아웃 전 단계에서 에뮬레이션, 전체 칩 검증, FPGA 프로토타이핑을 제공하는 파트너 역할을 합니다. Veloce Strato CS는 대규모 하드웨어 동작과 전체 시스템 검증을 맡고, Veloce proFPGA CS는 소프트웨어 개발과 시스템 준비를 앞당깁니다. 결과적으로 Arm은 실제 실리콘이 나오기 전에 성능, 전력, 지연시간, 소프트웨어 준비도와 관련된 위험을 줄일 수 있습니다 [5].
