N32H785 वाला रोबोट जॉइंट क्या-क्या समेटता है?

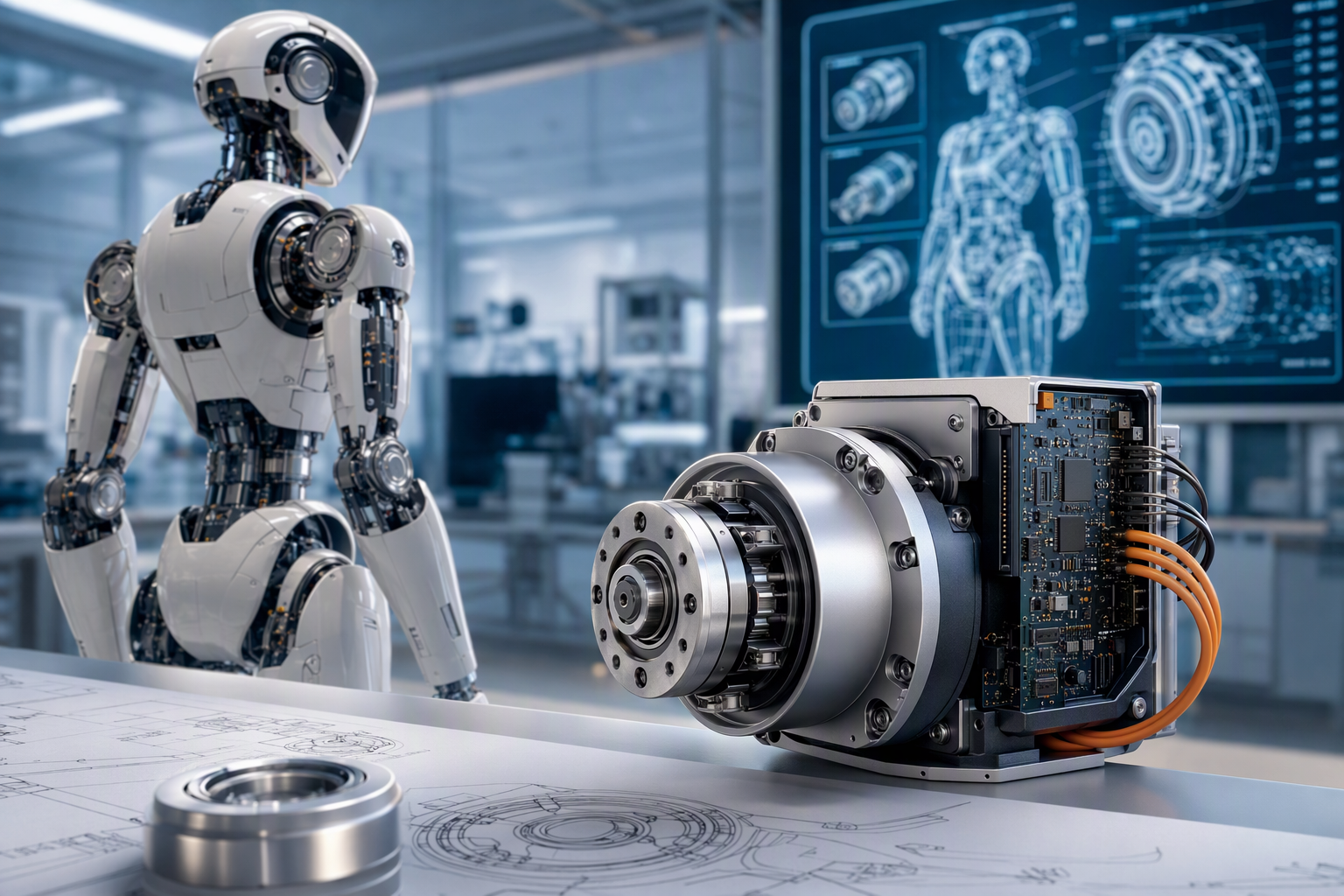

नेशन्स टेक्नोलॉजीज़ और चीनी विज्ञान अकादमी के शेनझेन इंस्टीट्यूट्स ऑफ एडवांस्ड टेक्नोलॉजी (SIAT) ने 23 सितंबर 2026 को ह्यूमनॉइड रोबोट के जॉइंट के लिए मोटर ड्राइव और कंट्रोल का एक रेफरेंस डिजाइन घोषित किया। N32H785 ड्यूल-कोर MCU पर आधारित यह डिजाइन फ्रेमलेस टॉर्क मोटर, रिड्यूसर, दो एब्सोल्यूट एन्कोडर और संचार व्यवस्था को एक जॉइंट मॉड्यूल में जोड़ता है। इसका मकसद छोटे और मॉड्यूलर जॉइंट डिजाइन तैयार करने वाले निर्माताओं को संदर्भ देना है—यह घोषणा अपने-आप में किसी तैयार जॉइंट के बड़े पैमाने पर उत्पादन का दावा नहीं है। 1

एक जॉइंट मॉड्यूल में क्या शामिल है?

इस रेफरेंस डिजाइन में मोटर और रिड्यूसर के साथ दो एब्सोल्यूट एन्कोडर, ड्राइव कंट्रोल और संचार व्यवस्था को एक साथ रखा गया है। कंपनी इसे चिप और एल्गोरिदम से लेकर ड्राइव और सेंसिंग तक का संदर्भ डिजाइन बताती है, जिसका उद्देश्य रोबोट जॉइंट को छोटा और मॉड्यूलर बनाने के प्रयासों में मदद करना है। 1

उपलब्ध घोषणा में इन प्रमुख हिस्सों की सूची है, लेकिन यांत्रिक बनावट या दोनों एन्कोडरों की अलग-अलग भूमिकाओं के बारे में पर्याप्त जानकारी नहीं दी गई है। इसलिए केवल कंपोनेंट सूची के आधार पर उन बारीकियों का अनुमान लगाना ठीक नहीं होगा।

दो कोर, अलग-अलग जिम्मेदारियां

N32H785 के Cortex-M7 कोर की अधिकतम क्लॉक स्पीड 600 MHz है। घोषणा के अनुसार, यह फील्ड-ओरिएंटेड कंट्रोल (FOC), टॉर्क-स्पीड-पोजिशन के तीन कंट्रोल लूप, दोनों एन्कोडरों से आने वाले डेटा की प्रोसेसिंग और सुरक्षा से जुड़े काम संभालता है। FOC, मोटर को नियंत्रित करने की एक तकनीक है, जिसका उपयोग उसकी गति और टॉर्क को सटीक ढंग से नियंत्रित करने के लिए किया जाता है। 1

दूसरा कोर, Cortex-M4F, अधिकतम 300 MHz पर चलता है और CAN FD, EtherCAT तथा सीरियल संचार संभालता है। इस तरह घोषणा में तेज़ मोटर-कंट्रोल कार्यों और संचार के बीच जिम्मेदारियों का बंटवारा बताया गया है। उपलब्ध जानकारी में दोनों कोर के बीच डेटा के आदान-प्रदान या उनके काम के तालमेल की अतिरिक्त तकनीकी जानकारी नहीं है। 1

कंपनी द्वारा बताए गए बेंच-टेस्ट नतीजे

नेशन्स टेक्नोलॉजीज़ ने जॉइंट मॉड्यूल के लोड के साथ किए गए बेंच टेस्ट के ये आंकड़े साझा किए हैं: 1

माप	रिपोर्ट किया गया नतीजा
रेटेड टॉर्क	20 N·m
पीक टॉर्क	60 N·m
करंट लूप	20 kHz
0 से 100 rpm स्पीड स्टेप	औसत प्रतिक्रिया समय 106 ms; अधिकतम ओवरशूट 4.43%; गति में उतार-चढ़ाव ±5% के भीतर
पोजिशन ट्रैकिंग	अधिकतम त्रुटि 0.01 rad (लगभग 0.573°); औसत त्रुटि 0.54°; ±360° की गति 1 सेकंड के भीतर पूरी

ये आंकड़े कंपनी की घोषणा में दिए गए हैं, स्वतंत्र रूप से सत्यापित माप नहीं हैं। उपलब्ध सामग्री में टेस्ट की पूरी प्रक्रिया नहीं बताई गई है। इसलिए इन्हें कंपनी के रेफरेंस सेटअप के लिए रिपोर्ट किए गए प्रदर्शन के रूप में पढ़ना चाहिए, हर उत्पादन कॉन्फिगरेशन की गारंटी के रूप में नहीं। 1

साझेदारों का योगदान और तापमान संबंधी जानकारी

नेशन्स टेक्नोलॉजीज़ के अनुसार, उसने MCU और इंजीनियरिंग सहायता दी, जबकि SIAT की इलेक्ट्रिक-ड्राइव टीम ने मुख्य तकनीक पर शोध की जिम्मेदारी संभाली। साझेदारों ने रोबोट जॉइंट, डेक्स्ट्रस हैंड और औद्योगिक सर्वो कंट्रोलर जैसे क्षेत्रों में सर्वो-ड्राइव तकनीक के विकास और उत्पादन के अनुरूप उसे ढालने का लक्ष्य बताया है। 113

अलग से, नेशन्स टेक्नोलॉजीज़ ने N32H78x MCU परिवार के लिए −40°C से 105°C तक की ऑपरेटिंग तापमान सीमा बताई है। यह पूरे MCU परिवार का विनिर्देश है; उपलब्ध जानकारी यह साबित नहीं करती कि हर असेंबल किए गए रेफरेंस मॉड्यूल को इसी पूरी सीमा में योग्य ठहराया गया है। 7

कुल मिलाकर, यह घोषणा निर्माताओं के लिए एक संयुक्त जॉइंट-ड्राइव रेफरेंस और कंपनी द्वारा साझा किए गए बेंच-टेस्ट आंकड़े पेश करती है। इसे डिजाइन कार्य की शुरुआत के तौर पर देखना उचित है—तैयार उत्पादन-मॉड्यूल या प्रदर्शन के स्वतंत्र सत्यापन के प्रमाण के तौर पर नहीं।
